Comment utiliser un multimètre : 8 mesures à faire sans erreur

Un multimètre paraît simple au premier regard. En pratique, c’est l’outil qui vous évite de changer une pièce au hasard, de tirer un câble pour rien ou de payer un professionnel pour un diagnostic qui tient en trois mesures.

Quand je refais une pièce, je le sors avant de démonter quoi que ce soit. Et franchement, une bonne lecture vaut souvent mieux qu’une longue théorie. Voici comment l’utiliser sans se tromper, avec des gestes concrets et huit mesures utiles sur un chantier maison.

Comment utiliser un multimètre : la prise en main en 3 minutes

Avant de parler chiffres, il faut voir l’outil comme un trio de fonctions dans un seul boîtier : mesure de tension, mesure de résistance et mesure d’intensité. C’est exactement ce qui le rend utile sur un chantier, du test de pile à la vérification d’une prise de courant.

Je vous montre la logique simple : repérer l’appareil, choisir le bon mode, poser les pointes de touche au bon endroit, puis lire la valeur affichée sans paniquer. Vous allez voir, on gagne vite du temps quand on suit toujours le même enchaînement.

À quoi il sert vraiment sur un chantier de maison

Un multimètre, c’est un voltmètre, un ohmmètre et un ampèremètre réunis dans le même outil. Le voltmètre mesure une tension, l’ohmmètre mesure une résistance, et l’ampèremètre mesure un courant. Sur le terrain, cela suffit déjà pour trier beaucoup de pannes.

Le modèle numérique est le plus pratique pour débuter. L’afficheur est clair, la lecture de mesure est directe, et vous évitez de deviner la position d’une aiguille comme sur un multimètre analogique. Le multimètre analogique a son intérêt pour certains usages fins, mais pour la maison, je prends presque toujours le numérique.

Trois cas reviennent tout le temps : tester une pile de télécommande, vérifier une prise de courant avant de brancher un appareil, contrôler un fusible ou un interrupteur avant d’acheter la pièce neuve. Honnêtement, qui veut démonter un luminaire pour découvrir ensuite que le souci vient d’un simple fil coupé ?

Repérez COM, VΩmA et 10A avant de brancher les cordons

Sur la plupart des multimètres, vous avez trois bornes utiles. COM veut dire commun, c’est la borne du cordon noir. VΩmA sert pour la tension, la résistance et les petits courants, et 10A sert pour les courants plus forts.

Le branchement est simple. Le cordon noir va presque toujours sur COM. Le cordon rouge va sur VΩmA pour mesurer une tension, une résistance ou une petite intensité, et sur 10A seulement si vous mesurez un courant important.

L’erreur classique, je l’ai faite comme tout le monde au début. Vous laissez le rouge sur 10A, vous passez en mode voltmètre, et vous testez une tension. Résultat, la mesure ne sort pas comme prévu, et parfois vous grillez le fusible interne du multimètre. C’est l’oubli bête qui fait perdre dix minutes.

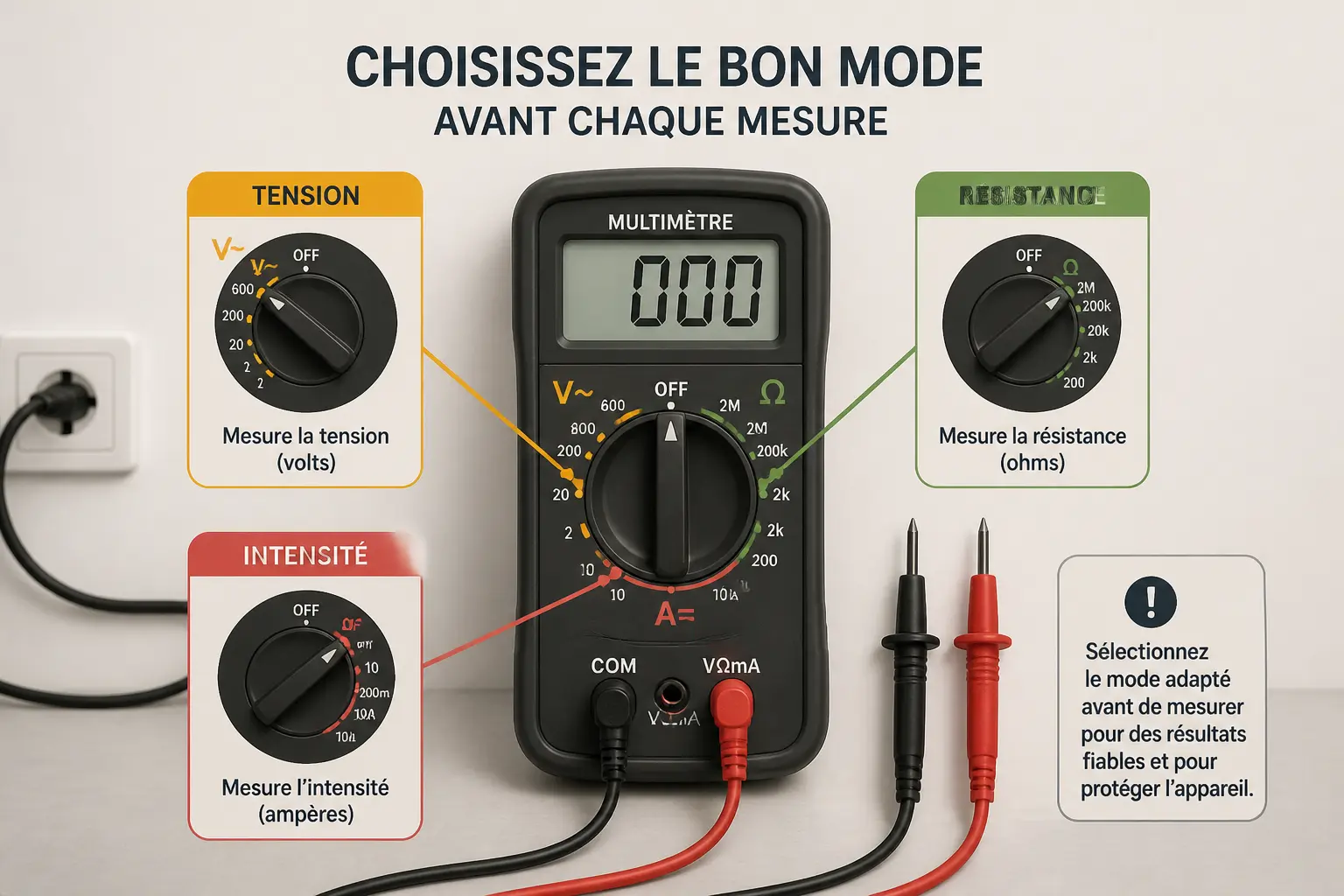

Lisez les symboles une fois, puis choisissez le bon calibre

Les symboles à retenir sont peu nombreux. V⎓ pour la tension continue, V~ pour la tension alternative, A pour l’intensité, Ω pour la résistance, et le symbole de continuité sonore pour le bip. Une fois cela en tête, le sélecteur de fonction devient lisible.

Le calibre, c’est la plage de mesure. Si votre multimètre n’est pas auto-range, partez toujours sur un calibre haut, puis descendez pour affiner. Pour une pile de 1,5 V, un calibre autour de 2 V ou 20 V continu fonctionne bien. Pour une prise de 230 V, on passe sur un calibre adapté au secteur alternatif.

Voici mes repères rapides. Pile : autour de 1,5 V. Batterie 12 V : autour de 12,4 à 12,8 V à l’arrêt. Prise de courant : autour de 230 V. Un câble intact, lui, doit afficher une résistance proche de 0 Ω ou déclencher la continuité sonore.

Avant toute mesure, verrouillez la sécurité et la méthode

La bonne mesure commence avant le contact des pointes. Une routine courte, toujours la même, vous évite les faux diagnostics, les valeurs absurdes et les gestes dangereux sur une installation électrique.

Hors tension quand c’est possible, et mains bien placées quand ça ne l’est pas

La règle est nette : résistance et continuité se mesurent hors tension. Pour la tension, il faut au contraire un circuit sous tension, donc on garde les doigts loin, on pose les pointes correctement et on ne bricole pas sur un ensemble douteux.

Je coupe le disjoncteur dès que je peux. Ensuite je vérifie l’absence de tension, je place les pointes de touche, puis je lis la valeur. Le bon réflexe, c’est de ne pas bouger les mains au moment où l’écran donne le résultat. C’est plus calme. Et plus sûr.

Sur un tableau électrique ouvert, une installation ancienne ou une mesure qui saute dans tous les sens, je m’arrête. Le chantier passe à l’électricien si la situation n’est pas claire. Les doigts derrière les gardes des pointes, le sol sec, et si possible une seule main près du secteur, ça reste de bonnes habitudes.

Le bon port, le bon mode, sinon vous grillez le fusible du multimètre

Les deux erreurs les plus fréquentes sont connues. On garde le cordon rouge sur la mauvaise borne, ou on choisit le mauvais mode. Mesurer une tension en mode ampèremètre, par exemple, revient à faire un court-circuit avec l’appareil. Mauvaise idée.

La différence entre les deux branchements est simple. Pour la tension, on branche en parallèle, c’est-à-dire sur les deux bornes du point à tester. Pour l’intensité, on branche en série, donc le courant passe à travers le multimètre. Vous vous demandez peut-être pourquoi on insiste autant ? Parce que c’est là que se fait la casse.

Avant chaque mesure, je fais ma check-list de cinq secondes : cordons, borne, fonction, calibre et circuit sous ou hors tension. Cinq secondes. Pas plus. Cette routine m’a évité des bêtises plus d’une fois.

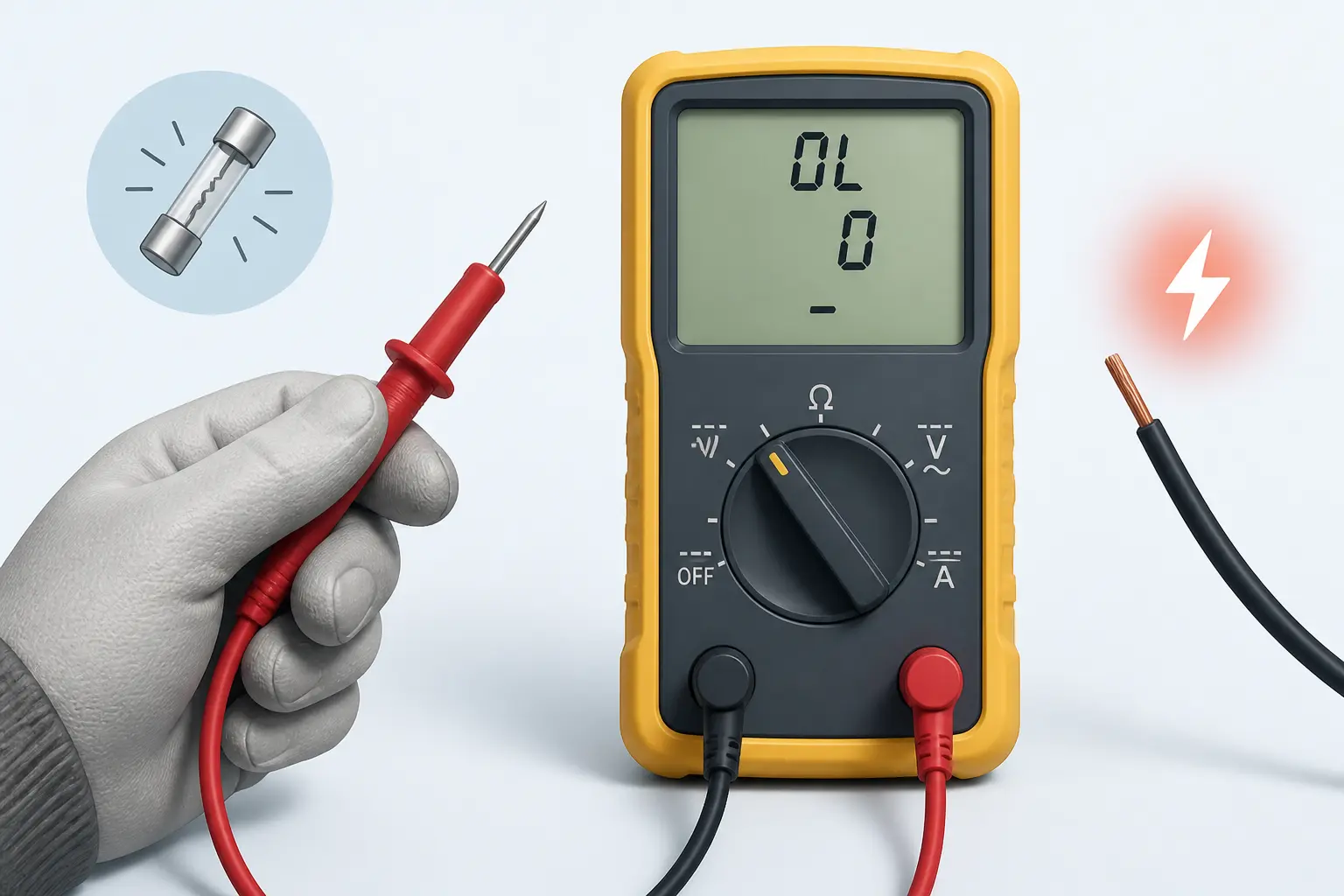

OL, 0, 1 ou une valeur négative : l’écran vous parle, il faut le décoder

Sur beaucoup de multimètres, OL ou 1 veut dire dépassement de calibre, circuit ouvert ou résistance trop grande pour la plage choisie. Ce n’est pas forcément une panne. C’est souvent juste l’indication qu’il faut changer de plage ou que le circuit est coupé.

À l’inverse, un 0 ou une valeur très faible indique souvent une continuité bonne, un trajet électrique court, ou tout simplement les pointes de touche en contact. Pour un test de continuité, c’est souvent ce qu’on cherche. Sur une mesure de résistance, cela peut aussi signaler un court-circuit.

La valeur négative apparaît surtout en tension continue. Cela veut dire que les pointes sont inversées, rien de dramatique. On échange rouge et noir, et la valeur redevient cohérente. Si les mesures restent incohérentes, je vérifie la pile du multimètre, le mode, le port utilisé, ou si le composant est encore branché au circuit.

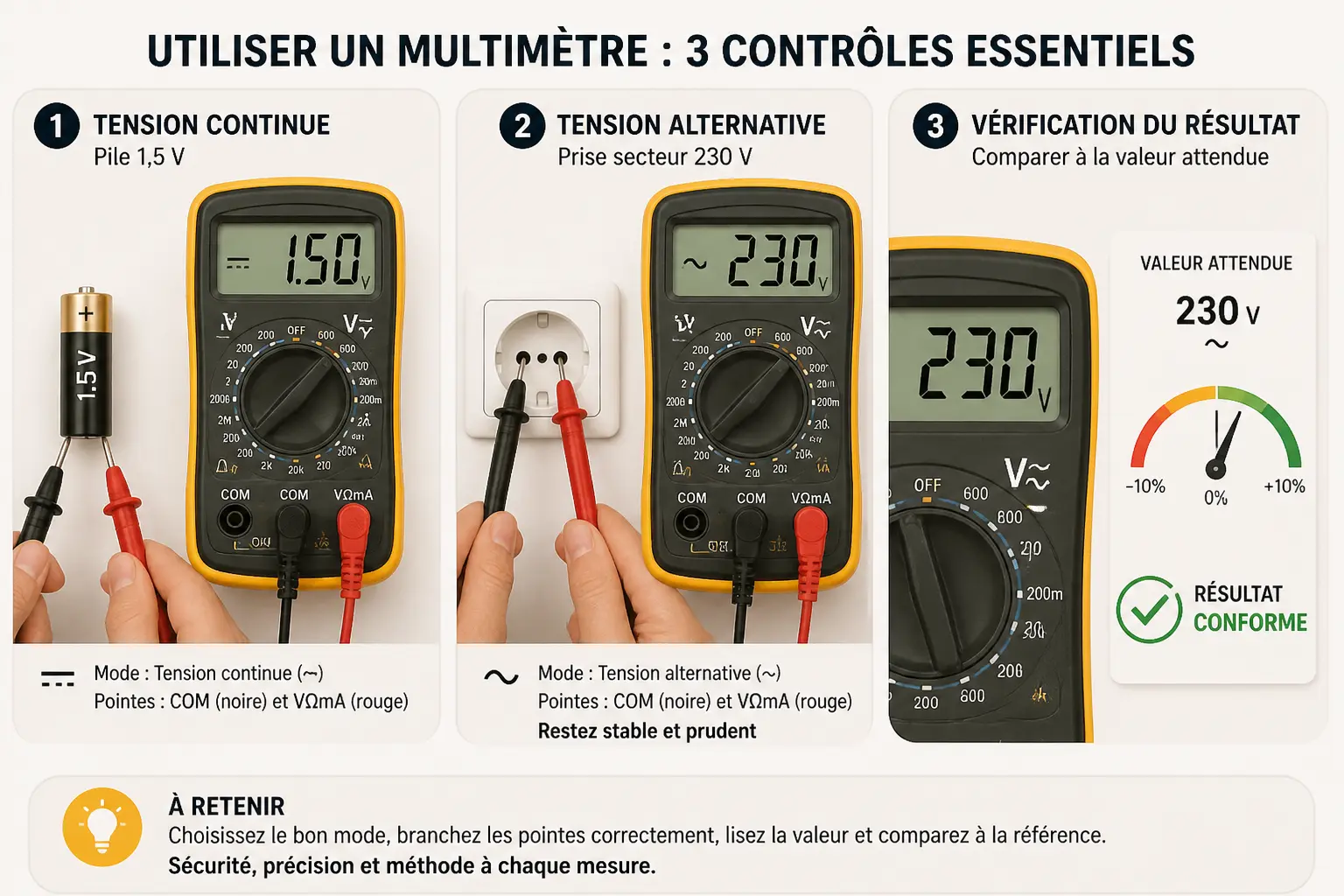

Mesurer une tension sans se tromper sur la batterie, la pile ou la prise

Là, on passe au concret. On règle le multimètre, on pose les pointes, on lit la valeur, puis on compare à ce qu’on attend vraiment. C’est simple quand on garde le même ordre.

Une pile 1,5 V ou une batterie 12 V se contrôle en courant continu

Pour une pile ou une batterie, on se met en tension continue. Le cordon noir sur COM, le rouge sur VΩmA, puis les pointes sur les deux bornes de la source, en parallèle. Vous êtes en train de mesurer une source, pas de traverser un montage.

Une pile neuve affiche souvent autour de 1,5 V. Une pile fatiguée descend nettement plus bas, souvent vers 1,2 V ou moins selon le type. Pour une batterie auto 12 V à l’arrêt, je m’attends plutôt à 12,4 à 12,8 V. En dessous, on commence à suspecter une décharge.

Une valeur basse ne veut pas toujours dire batterie morte. Parfois, on mesure juste après une sollicitation, avec une chute temporaire. Sur une batterie 12 V, la tension seule trie déjà pas mal de cas : charge correcte, alimentation faible ou panne plus profonde.

Une prise 230 V se teste en alternatif, pointes de touche stables

Pour une prise de courant, on passe en tension alternative. Le réglage se fait sur V~, le rouge reste sur VΩmA, et les pointes de touche viennent sur phase et neutre. L’objectif est de lire environ 230 V, avec une tolérance raisonnable selon l’installation.

La mesure vous dit qu’il y a une tension présente, pas que la prise pourra débiter correctement sous charge. Une prise peut afficher 230 V au multimètre et s’écrouler dès qu’on branche un appareil gourmand. C’est la limite de cette lecture.

Si la prise est abîmée, bouge dans le mur ou montre des traces de chauffe, on s’arrête. Là, on ne joue pas au héros. On coupe, on sécurise, et on fait intervenir si besoin.

Sur une alimentation ou un appareil, comparez la valeur lue à la valeur attendue

Le bon réflexe, c’est de lire l’étiquette avant de mesurer. Un chargeur, une alimentation 12 V ou un transformateur indique presque toujours la valeur attendue en sortie. Si vous cherchez 12 V et que vous lisez 0 V, le diagnostic se resserre vite.

En courant continu, vérifiez aussi la polarité. Une valeur négative signifie souvent seulement que les pointes sont inversées. C’est fréquent sur les petits adaptateurs, et ça ne veut pas dire que l’alimentation est morte.

Ce contrôle comparatif est très utile. Source correcte, protection correcte, charge ensuite : avec cette logique, on évite de remplacer à l’aveugle un appareil qui n’avait qu’un souci d’alimentation.

Passer au courant, à la résistance et à la continuité sur des cas concrets

Ces trois mesures servent à aller plus loin qu’un simple “ça marche ou pas”. Elles permettent de tester un fusible, un câble, un interrupteur, un petit appareil ou un composant isolé sans démonter la moitié de la pièce.

L’intensité se mesure en série ; au-delà de quelques ampères, je prends une pince ampèremétrique

Mesurer l’intensité est la partie qui piège le plus les débutants. Il faut ouvrir le circuit et insérer le multimètre dedans, donc faire un branchement en série. Le courant passe à travers l’appareil, ce qui demande de la méthode et un peu d’assurance.

Je réserve cette mesure aux petits circuits basse tension, à un appareil à pile ou à un accessoire simple. Dès qu’on parle de plusieurs ampères, ou d’un circuit puissant, je préfère une pince ampèremétrique. Elle mesure le courant sans casser la ligne, et c’est bien plus pratique.

Si vous devez utiliser la borne 10A, faites-le avec prudence et sur un courant adapté. Sur le secteur, ou sur un montage que vous ne comprenez pas totalement, on s’arrête vite. Ce n’est pas la mesure la plus rentable pour un bricoleur occasionnel.

Une résistance se mesure hors tension, sinon la lecture est fausse

Le mode ohmmètre, c’est pour mesurer une résistance électrique sur un composant débranché ou au moins isolé d’un côté. Sinon, le multimètre voit des chemins parasites et vous donne une valeur trompeuse. Hors tension, toujours.

Je m’en sers pour vérifier une résistance chauffante, un capteur simple, un enroulement ou une pièce remplacée après doute. Si la valeur affichée est très proche de celle attendue, c’est bon signe. Si elle est à zéro sur un composant censé avoir une résistance, ou en OL alors qu’il devrait conduire, on tient une piste.

Le mode continuité fait gagner un temps fou sur un câble, un fusible ou un interrupteur

Le mode continuité sonore est mon préféré pour aller vite. Circuit hors tension, pointes de touche aux deux extrémités, et si le bip sonne, la liaison passe. Sur un câble, un fil électrique ou un fusible, c’est immédiat.

Un interrupteur se teste de la même façon. Position ouverte, pas de bip. Position fermée, bip franc. Pour tester un circuit sans tourner en rond, je pars de la source, je passe par la protection, puis par la commande et enfin par la charge. À chaque étape, je vérifie la liaison.

Attention quand même au bip trop rassurant. Une continuité ne veut pas toujours dire bon contact sous charge. Sur un défaut intermittent, il faut parfois bouger légèrement le câble, secouer un peu l’interrupteur ou refaire la mesure. Le faux “tout va bien” existe aussi.

Les 8 mesures à garder sous la main pour bricoler sans erreur

Voici le récapitulatif que je garde en tête avant de sortir le tournevis. Il couvre la plupart des pannes domestiques, sans se perdre dans des cas très techniques.

Le bon réflexe tient en une phrase : bonne borne, bon mode, bon calibre, puis bon branchement. Tension en parallèle, intensité en série, résistance et continuité hors tension. Une fois ce cadre en place, vous allez plus vite et vous vous trompez beaucoup moins.

Je l’ai appliqué moi-même sur des dizaines de petits chantiers, et c’est toujours la même histoire. Avec ce multimètre, vous savez vite si le problème vient de la source, du fil, de la protection ou de l’appareil. Et surtout, vous savez quand vous arrêter avant la bêtise.
