Comment tester un condensateur au multimètre sans risque

Vous avez un appareil qui démarre mal, un moteur qui bourdonne ou une carte électronique qui fait des caprices ? Avant de remplacer au hasard, je regarde le condensateur. C’est souvent lui qui lâche en premier, et un test propre au multimètre évite de changer la mauvaise pièce. J’ai déjà gagné du temps, et économisé des euros, juste en vérifiant trois mesures et un contrôle visuel.

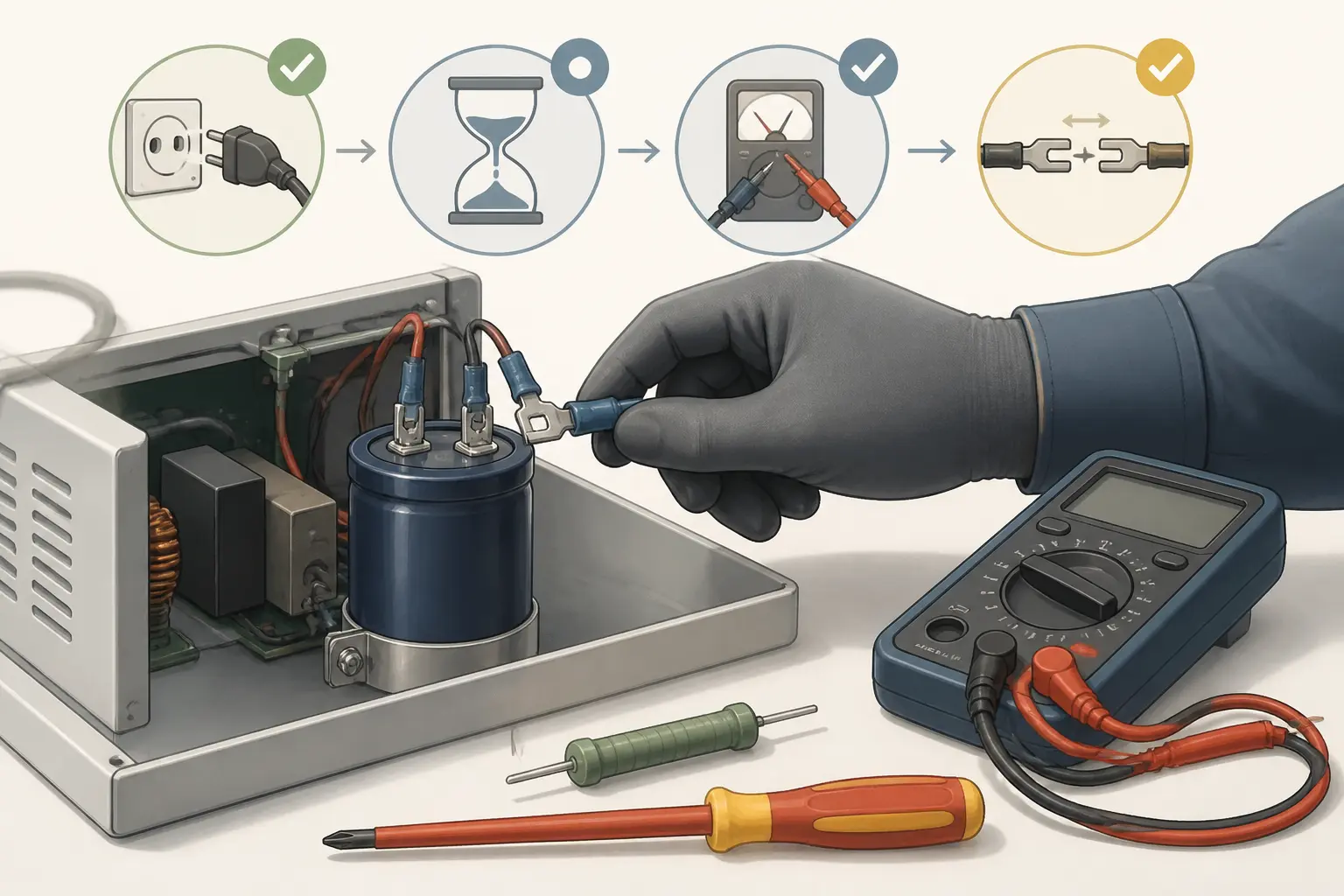

Avant de sortir le multimètre : sécuriser, identifier, isoler

Avant de mesurer quoi que ce soit, on coupe l’alimentation, on attend, puis on vérifie l’absence de tension avec méthode. Ensuite seulement, on sort le multimètre et on prépare un plan de travail sec, dégagé, sans outil qui traîne.

Comprendre le rôle du condensateur avant de tester

Un condensateur sert à stocker de l’énergie puis à la relâcher d’un coup. Dans une alimentation, il lisse la tension. Sur un moteur monophasé, il aide au démarrage ou au fonctionnement permanent.

Vous voyez pourquoi le type de condensateur change la méthode ? Le condensateur électrolytique, souvent cylindrique, est polarisé. Il a une borne positive et une borne négative. Le condensateur céramique, lui, n’a pas de polarité.

Le condensateur SMD, très petit, se teste souvent hors circuit, car la carte le parasite vite. Le condensateur moteur, de démarrage ou permanent, demande plus de prudence, car il travaille avec du courant secteur et des valeurs plus élevées.

Décharger le condensateur sans se faire surprendre

Un condensateur peut garder une tension résiduelle même appareil débranché. Honnêtement, c’est le piège classique. On croit que tout est mort, puis on prend une petite décharge au bout des doigts. Pas agréable. Pas utile non plus.

Je privilégie une décharge contrôlée, avec une résistance adaptée quand c’est possible. Le court-circuiter brutalement avec un tournevis, ça se voit encore trop souvent. Ça peut abîmer le composant, marquer les pointes, et créer une étincelle inutile.

Pour un condensateur moteur ou un électrolytique de forte capacité, on prend le temps. On ne joue pas avec la charge stockée.

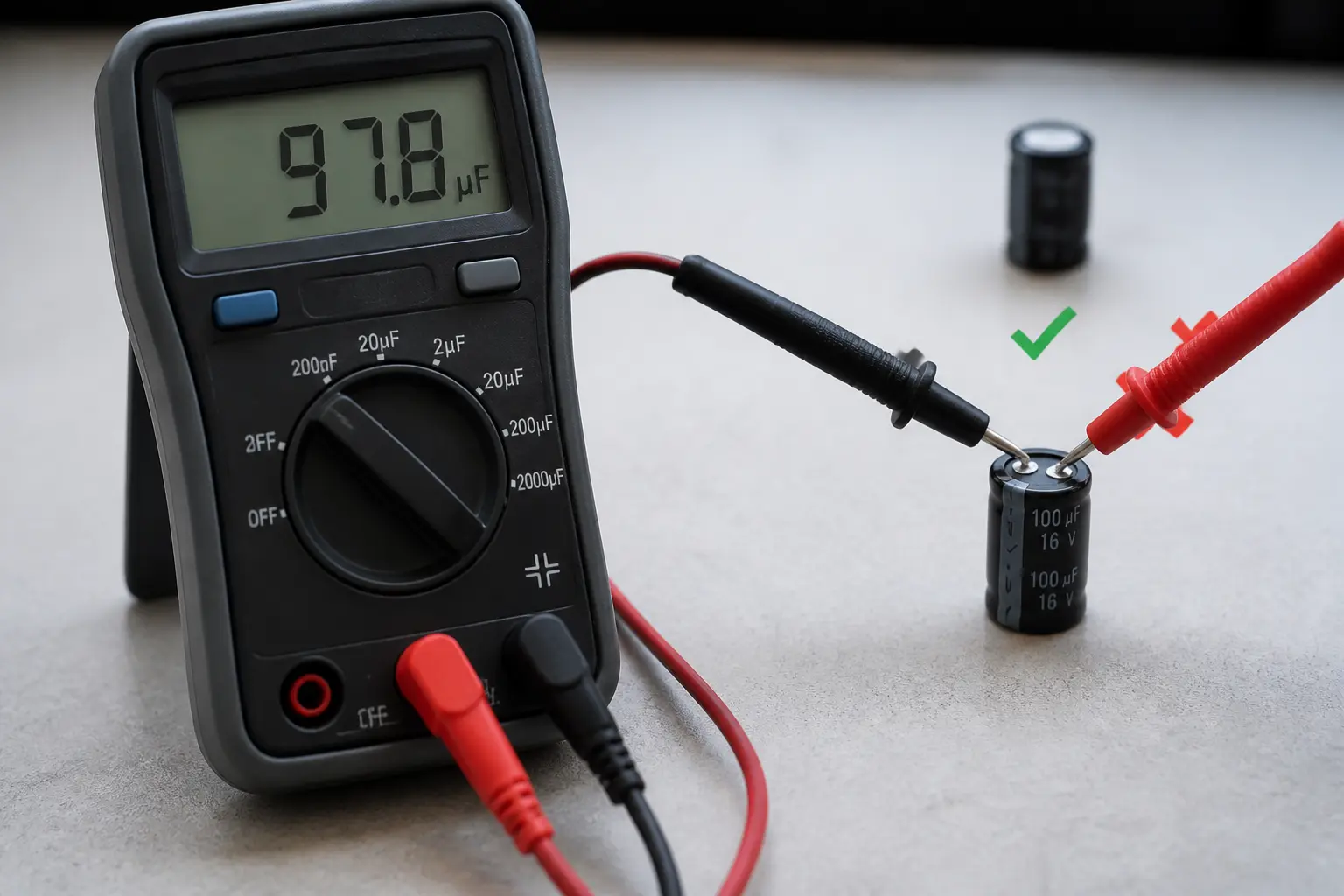

Comment tester un condensateur avec un multimètre en mode µF

Le test le plus direct se fait avec un multimètre digital doté de la fonction capacitance ou du mode µF. On mesure la capacité, puis on compare la lecture à la valeur nominale du composant.

Mesurer la capacité pas à pas

Je commence toujours par isoler le condensateur du circuit électrique. Le test hors circuit donne une lecture fiable. En circuit, d’autres composants faussent la mesure, surtout sur une carte avec résistances, diodes ou bobines autour.

Je règle ensuite le multimètre sur le mode µF. Je branche les pointes de touche, sonde rouge et sonde noire, sur les bornes du condensateur. Sur un électrolytique, je respecte la polarité. Sur un condensateur non polarisé, ce point compte moins, mais je garde le même réflexe.

Le multimètre digital affiche la capacité mesurée au bout de quelques secondes. Vous vous demandez combien d’écart est acceptable ? Regardez d’abord la tolérance. Un 10 µF annoncé à ±10 % peut être acceptable entre 9 et 11 µF.

Un 47 µF à 39 µF, là, je ne discute pas longtemps. Pour moi, c’est déjà suspect.

Lire le résultat sans se tromper

La valeur mesurée ne doit pas être interprétée seule. Un condensateur peut afficher la bonne capacité et être mauvais sous charge. C’est là qu’on évite le faux diagnostic.

Le saviez-vous ? Sur certains condensateurs fatigués, la capacité reste à peu près correcte, mais la résistance interne augmente. Je regarde donc trois choses ensemble : la capacité, l’état visuel, et le contexte de panne d’appareil.

Si la carte d’alimentation chauffe, si le moteur peine à démarrer, ou si le composant est gonflé, la mesure n’est qu’une partie de l’histoire. Un test de capacité cohérent rassure. Une lecture bancale ou instable, elle, alerte.

Interpréter vite : normal ou HS ?

Si la valeur reste proche de la nominale et dans la tolérance, le condensateur n’est pas le premier suspect. Si la lecture est nulle, très faible ou saute d’une mesure à l’autre, on parle souvent de condensateur HS.

Quand le multimètre met longtemps à se stabiliser ou affiche des chiffres incohérents, je me méfie aussi.

Sans fonction capacitance : ce que l’ohmmètre et l’inspection révèlent vraiment

Si votre multimètre n’a pas de mode µF, on peut quand même avancer avec l’ohmmètre, la lecture de continuité et un bon diagnostic visuel. Ce n’est pas aussi propre qu’une mesure directe, mais ça suffit souvent pour trier le bon grain de l’ivraie.

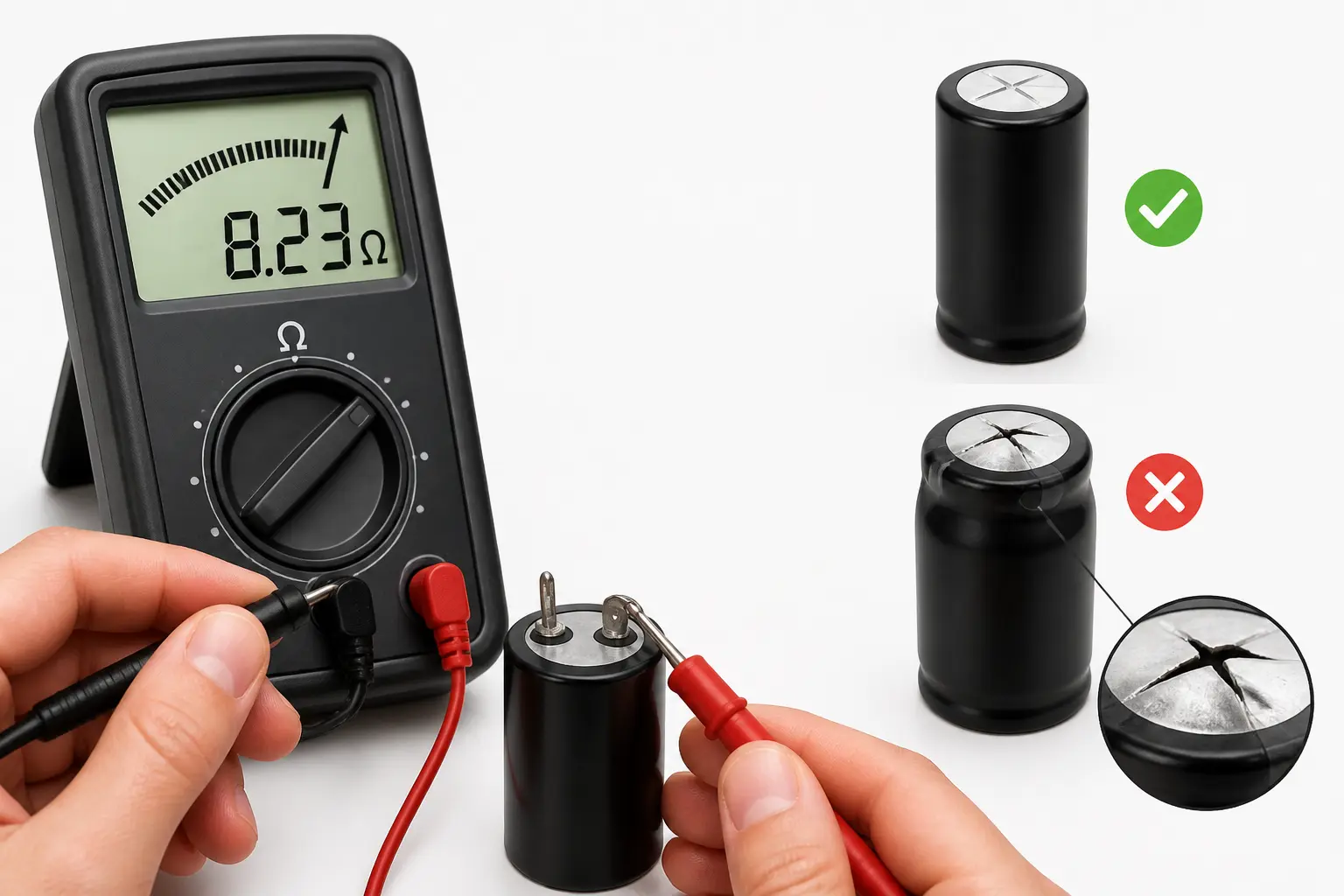

Tester un condensateur avec un ohmmètre

Le tester un condensateur avec un ohmmètre revient à observer sa charge et sa décharge. Je place le multimètre en mode résistance, puis je touche les bornes. La résistance doit évoluer : elle démarre basse puis monte progressivement vers l’infini sur beaucoup de modèles.

Si l’affichage reste bloqué à zéro, il y a souvent un court-circuit interne. S’il affiche tout de suite une résistance infinie sans aucune réaction, le condensateur peut être coupé ou trop dégradé. Sur les petites valeurs, surtout les céramiques, la lecture peut être peu parlante. On ne s’acharne pas. On recoupe avec le reste.

Diagnostic visuel et test charge et décharge

Je commence souvent par le diagnostic visuel. Un gonflement, une fuite, une surchauffe, une gaine fendue ou une patte noircie, ça parle vite. Sur une alimentation, c’est même le premier signe qui me fait sortir le fer à souder.

Vous pouvez parfois reconnaître un condensateur défectueux sans mesurer quoi que ce soit. Le test charge et décharge se voit bien sur un multimètre analogique, avec l’aiguille qui grimpe puis revient. Sur un multimètre digital, la lecture change moins nettement, mais on perçoit quand même une montée.

C’est pratique pour contrôler un condensateur céramique ou un petit modèle de carte, quand on n’a pas mieux sous la main.

Le cas du condensateur moteur et de l’ESR

Pour un condensateur moteur, surtout un condensateur de démarrage ou un condensateur permanent, je reste prudent. Le test sous charge n’est pas à la portée de tout le monde, et un moteur monophasé peut masquer une autre panne : bobinage, relais, contact ou enroulement fatigué.

On peut vite accuser le mauvais composant. L’ESR, ou résistance série équivalente, devient utile sur les condensateurs électrolytiques. Une capacité correcte avec une ESR trop élevée donne un composant fatigué malgré une mesure rassurante.

Un bon testeur ESR aide beaucoup, mais ce n’est pas l’outil de base de tout bricoleur. Si vous n’en avez pas, vous gardez votre méthode simple : mesure, visuel et cohérence avec la panne.

Quand la mesure est mauvaise : remplacer le bon modèle et éviter la panne bis

Quand la mesure sort des clous, je ne discute pas longtemps. On remplace le condensateur par un modèle équivalent, puis on vérifie que la panne ne revient pas, sinon c’est que le problème est ailleurs dans le circuit.

Choisir un condensateur équivalent

La règle simple, c’est même capacité en µF, même usage, même format ou compatible, et tension nominale égale ou supérieure. Si le condensateur d’origine fait 25 V, je peux monter plus haut, pas plus bas. Si le modèle est polarisé, je respecte la polarité.

Si c’est un condensateur moteur, je prends une version prévue pour cet usage, avec les bonnes cosses et le bon encombrement.

Les erreurs qui créent une panne bis

J’ai déjà vu un montage cassé pour une raison simple : mauvais type de condensateur. Mettre un modèle polarisé à la place d’un non polarisé, ou l’inverse, finit mal. Même chose si la tension est trop faible.

Le composant chauffe, vieillit vite, puis lâche à nouveau. Sur un condensateur moteur, l’erreur d’encombrement est fréquente. On oublie les cosses, la hauteur, ou la fixation.

Résultat, on force, on plie, puis on revient au point de départ. Prenez deux minutes de plus. Ça évite une deuxième panne et un deuxième démontage.

Passer à l’action sans se tromper

Si vous retenez une seule chose, gardez celle-ci : testez hors circuit, comparez à la valeur nominale, puis remplacez proprement. Avec un multimètre digital en mode µF, on va droit au but. Sans fonction capacitance, l’ohmmètre et le visuel donnent déjà une bonne base.

Et si l’appareil reste en panne après un remplacement sérieux, on reprend le diagnostic du circuit électrique, calmement. C’est souvent là que la vraie cause se cache.
