C·L’essentiel à retenir
- Le nombre de prise par disjoncteur dépend de la section de câble et du calibre choisi.
- En 1,5 mm² avec un disjoncteur 16 A, limitez le circuit à 8 socles maximum.
- En 2,5 mm² avec un disjoncteur 20 A, vous pouvez aller jusqu’à 12 socles maximum.
- Une prise double compte pour deux socles, et une multiprise ne crée pas de nouvelles prises réglementaires.
- Les appareils puissants doivent rester sur un circuit dédié pour éviter surcharge et disjonctions.
- Vérifiez toujours la section, le repérage du circuit et la protection avant de refermer les travaux.
Quand on refait une pièce, la question revient toujours : combien de prises peut-on installer sur un disjoncteur sans faire n’importe quoi ? La réponse dépend de deux cas simples. Les connaître permet d’éviter les erreurs de câblage, les surcharges et les disjonctions à répétition.
Si vous partez d’un tableau électrique propre, la règle est claire. En revanche, si vous reprenez une installation ancienne, il faut regarder plus loin que le simple nombre de prises.

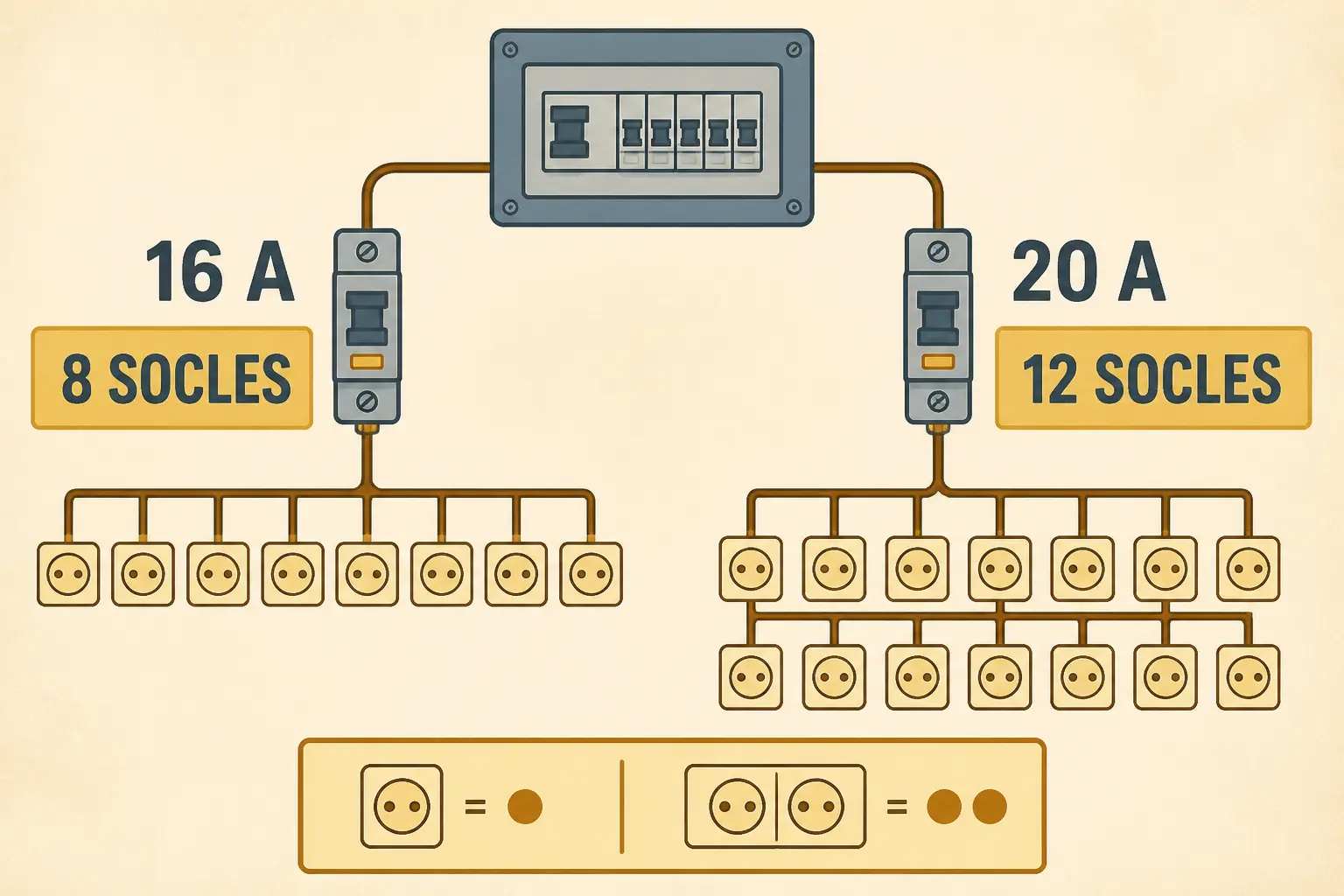

Nombre de prises par disjoncteur : les limites à retenir
| Section de câble | Calibre du disjoncteur | Nombre maximal de socles de prises | Usage courant |
|---|---|---|---|
| 1,5 mm² | Disjoncteur 16 A | 8 socles | Circuit de prises léger |
| 2,5 mm² | Disjoncteur 20 A | 12 socles | Circuit de prises standard |
Ces limites concernent les circuits de prises de courant usuels. Elles ne remplacent pas les circuits spécialisés destinés aux appareils fixes ou puissants, qui obéissent à d’autres règles de répartition.
Avec un disjoncteur 16 A, restez à 8 socles
Le couple classique associe un conducteur de 1,5 mm², un disjoncteur divisionnaire de 16 A et 8 socles maximum. On le retrouve souvent dans une chambre, un couloir ou un petit bureau lorsque les besoins restent modestes. Le disjoncteur protège alors le câble contre la surcharge électrique et le court-circuit.
Dans une chambre, ce circuit convient très bien aux prises murales, à une box internet, à un ordinateur et à une lampe d’appoint. Pour une pièce de télétravail, cela suffit généralement, à condition de ne pas y brancher durablement un appareil chauffant puissant. Un radiateur mobile, par exemple, n’est pas le meilleur colocataire d’un circuit léger.
Le point essentiel est le suivant : le disjoncteur ne rend pas acceptable un circuit sous-dimensionné. Installer un 16 A sur des fils trop fins ou mal identifiés ne règle rien. Le problème risque simplement de réapparaître plus tard, sous la forme d’un échauffement, de disjonctions ou d’un vieillissement prématuré de l’installation.
Avec un disjoncteur 20 A, 12 socles sont possibles
Avec du 2,5 mm², le montage courant devient un disjoncteur 20 A et 12 socles de prises de courant avec terre maximum. C’est une configuration adaptée à un séjour, un bureau familial ou une grande pièce de vie comportant plusieurs zones d’usage. Le circuit gagne en confort, surtout lorsque les prises sont réparties sur plusieurs murs.
Dans un salon, on branche souvent une télévision, une box, quelques lampes, des chargeurs, un aspirateur et divers appareils ponctuels. L’ensemble fonctionne bien, à condition de ne pas concentrer plusieurs gros consommateurs sur la même ligne. Pourquoi prévoir 12 prises si elles ne servent pas toutes en même temps ? Parce que les besoins évoluent, et qu’un point de prise supplémentaire vaut souvent mieux qu’une rallonge permanente.
Un disjoncteur 20 A ne doit pas être installé sur du 1,5 mm² simplement pour gagner quelques prises. Le calibre du disjoncteur doit toujours être adapté à la section du conducteur. Sinon, la protection du circuit ne joue plus correctement son rôle.
Une prise double compte-t-elle pour une ou deux prises ?
Le comptage est simple, mais on se trompe facilement en rénovation. Une prise simple compte pour un socle, une prise double pour deux socles et une prise triple pour trois, même si l’ensemble est installé sous une seule plaque de finition. Le nombre de socles se compte donc sur le plan, pas seulement à l’œil.
La différence avec une multiprise est importante. Une multiprise ne crée pas de nouveaux socles réglementaires : elle déporte simplement les branchements. Elle peut toutefois concentrer une puissance d’appareils trop importante sur une seule prise murale, avec un risque d’échauffement ou de disjonction.
Lorsque je dessine un circuit, je compte toujours les doubles prises dès le départ. Ce réflexe évite de croire qu’il reste de la marge alors que le circuit est déjà complet. C’est une petite vérification, mais elle épargne bien des erreurs.
Choisir le bon circuit : section, puissance et protection
Le bon choix repose sur trois questions : quel sera l’usage du circuit, quelle section de câble faut-il prévoir et quelle protection installer au tableau électrique ? Ensuite, tout s’enchaîne, à condition de ne pas confondre le nombre de prises avec la puissance réellement appelée.
| Cas de figure | Section de câble | Protection | Ce qu’on retient |
|---|---|---|---|
| Usage courant, circuit léger | 1,5 mm² | 16 A | Jusqu’à 8 socles |
| Usage courant, circuit plus confortable | 2,5 mm² | 20 A | Jusqu’à 12 socles |
| Appareil fixe ou puissant | Circuit dédié | À vérifier | On sort du circuit standard |
Le choix entre 1,5 mm² et 2,5 mm² se fait avant le câblage
La section de câble correspond à la taille du conducteur et à sa capacité à supporter le courant sans échauffement excessif. Plus la section est adaptée, mieux le câble supporte l’intensité électrique. Ce choix compte particulièrement lorsque les conducteurs sont ensuite enfermés dans un mur pour plusieurs décennies.
Au tableau électrique, je contrôle toujours trois éléments : le repérage du circuit, le calibre inscrit sur le disjoncteur divisionnaire et la section réelle des fils. Je vérifie aussi les connexions, qu’elles soient réalisées avec une borne automatique ou une borne à vis. Une connexion mal serrée peut provoquer davantage de problèmes qu’une longueur de câble mal optimisée.
Si la section est inconnue, si les couleurs des conducteurs ne sont pas fiables ou si le tableau est ancien, on ne monte pas le calibre « pour voir ». On mesure, on identifie et on vérifie. C’est le seul moyen d’éviter une erreur soigneusement dissimulée derrière le capot du tableau.
Douze prises ne veulent pas dire douze appareils gourmands
Le nombre de prises ne renseigne pas, à lui seul, sur la puissance des appareils qui y seront branchés. Une télévision, une box, des chargeurs et des lampes consomment peu. À l’inverse, un radiateur mobile, une bouilloire ou un chauffage soufflant peuvent tirer fortement sur le circuit.
La surcharge dépend surtout des appareils qui fonctionnent en même temps. C’est là que la situation peut changer rapidement. Un salon équipé d’une multiprise pour la télévision ne pose généralement pas de difficulté, tandis qu’une cuisine réunissant une bouilloire, un grille-pain et une friteuse sur le même circuit peut faire déclencher la protection.
Deux pièces ayant le même nombre de prises peuvent donc se comporter très différemment. Tout dépend de l’usage réel. C’est pourquoi je préfère parler de répartition des circuits plutôt que de compter uniquement les plaques installées au mur.
Différentiel et disjoncteur : deux protections à ne pas confondre
Le disjoncteur divisionnaire protège le circuit contre les surintensités et les courts-circuits. L’interrupteur différentiel 30 mA, lui, protège les personnes contre les défauts d’isolement. Les deux appareils travaillent ensemble dans le tableau électrique, mais ils n’ont pas la même fonction.
On confond parfois ces appareils avec le disjoncteur différentiel, qui réunit plusieurs fonctions selon la configuration du tableau. Ce raccourci passe encore dans une conversation, mais il faut savoir précisément quel appareil on manipule pendant les travaux. Un mauvais diagnostic peut vous orienter vers la mauvaise cause lorsque survient une panne.
Quand une protection disjoncte, on ne la remplace pas par un modèle plus puissant « pour être tranquille ». Il faut rechercher l’appareil en cause, le défaut sur le circuit ou la surcharge répétée. Dans le cas contraire, on supprime une protection sans régler le problème initial.
Avant toute mise sous tension, contrôlez la continuité des conducteurs et l’absence de tension sur le circuit concerné. Savoir utiliser un multimètre évite de confondre un mauvais raccordement avec un disjoncteur défaillant.
Cuisine, appareils dédiés et rénovation : les cas qui changent tout
La cuisine demande une attention particulière, car elle réunit souvent de nombreuses prises et plusieurs appareils électroménagers puissants. On peut y prévoir un circuit de prises classique pour les usages courants, puis des circuits spécialisés pour les équipements qui consomment davantage.
En cuisine, isolez les appareils qui tirent fort
Les prises du plan de travail ne doivent pas devenir une solution fourre-tout pour tout l’électroménager. Le four, le lave-linge, le lave-vaisselle, les plaques de cuisson ou le chauffe-eau, selon l’installation, doivent souvent être raccordés à un circuit dédié ou à un circuit spécialisé, avec une protection clairement identifiée.
Un appareil fixe et puissant ne se branche pas simplement « par confort » sur un circuit déjà chargé. J’ai vu trop de cuisines où l’on avait gagné une prise, mais perdu toute logique dans le tableau. À la clé : des rallonges, des multiprises et des disjonctions qui reviennent sans cesse.
Une bonne organisation consiste à regrouper les prises de crédence sur un circuit de prises, puis à isoler les appareils fortement consommateurs. Selon le projet, le réfrigérateur peut aussi mériter une ligne clairement identifiée. Le tableau gagne en lisibilité et l’installation devient plus facile à dépanner.
Répartissez les prises selon les usages de chaque pièce
Dans un séjour, deux zones de prises valent souvent mieux qu’un seul circuit rapidement saturé. Dans un bureau, je sépare volontiers l’informatique d’un éventuel chauffage d’appoint. Dans un garage, j’évite aussi de mélanger l’outillage et le congélateur lorsque ces équipements sont utilisés fréquemment.
Dans une chambre, pensez aux deux côtés du lit dès le départ. Une prise de chaque côté, complétée par une ou deux prises pour la recharge et l’appoint, est souvent plus pratique qu’une longue rangée de socles sans véritable logique. Il n’est pas nécessaire de viser systématiquement 12 prises.
Le bon réflexe consiste à anticiper les besoins réels : télétravail, recharge, ménage, atelier, terrasse et petits appareils du quotidien. On n’installe pas un mur de prises pour le plaisir. On crée un circuit de prises de courant adapté à la vie de la pièce.
En rénovation, mise en sécurité et conformité ne racontent pas la même chose
Une installation ancienne peut être rendue plus sûre sans être entièrement refaite selon la norme NF C 15-100. La mise en conformité électrique complète concerne surtout un logement neuf ou une rénovation totale, pas nécessairement un simple rafraîchissement. Cette nuance compte lorsqu’on souhaite améliorer l’installation sans tout démolir.
Certains signaux doivent immédiatement attirer l’attention : absence de conducteur de terre, fusibles bricolés, fils abîmés, prises mal fixées, échauffement, tableau non repéré ou disjonctions répétées. Dans ces situations, mieux vaut contrôler l’installation avant d’ajouter de nouveaux branchements.
Dès qu’il faut créer un circuit, modifier le tableau électrique ou clarifier la mise à la terre, on dépasse le simple bricolage. Un électricien qualifié constitue alors le bon interlocuteur. Selon le projet, un contrôle du Consuel peut également être nécessaire. Ce n’est pas une formalité superflue : la sécurité de l’installation est en jeu.
Avant de fermer les saignées, vérifiez ces quatre points
Avant de refermer les murs, je vérifie toujours le nombre de socles, la section de câble, le calibre du disjoncteur et la présence des appareils dédiés. Ces quatre contrôles sont simples, mais ils évitent bien des regrets une fois la peinture terminée. Tant que le mur est ouvert, une correction reste rapide.
La règle de base reste la même : 8 socles avec du 1,5 mm² et un disjoncteur de 16 A, ou 12 socles avec du 2,5 mm² et un disjoncteur de 20 A. Ce repère concerne les circuits de prises usuels, pas les appareils fixes et puissants. La puissance appelée simultanément doit toujours être examinée séparément.
Je préfère ajouter un circuit pendant que les murs sont ouverts. Une fois la peinture terminée, la petite économie se transforme vite en grosse galère. Si vous avez le moindre doute sur l’installation électrique existante, faites-la contrôler avant toute modification : c’est le bon moment pour sécuriser, pas pour improviser.
