C·L’essentiel à retenir
- L’espacement chevron bac acier dépend d’abord des pannes qui portent réellement la tôle, pas des chevrons seuls.
- La fiche technique du fabricant fixe la portée admissible selon l’épaisseur, le profil et le nombre d’appuis.
- Les charges de vent, de neige, la pente et les zones de rive imposent souvent de réduire l’entraxe.
- Les appuis doivent être droits, alignés et fixés avec les accessoires adaptés pour éviter vibrations et infiltrations.
- En cas de charpente ancienne, de grande portée ou d’exposition forte, un professionnel doit valider le dimensionnement.
Quand on pose un bac acier, la vraie question n’est pas « combien laisser entre deux bois ? », mais sur quoi la tôle porte réellement. Je l’ai constaté sur chantier, puis corrigé après coup : si vous partez du mauvais support, vous cherchez le bon entraxe au mauvais endroit. La distance utile dépend d’abord du profil de couverture et de ses appuis, puis seulement de la charpente. Un repère simple existe, mais il ne remplace jamais la fiche technique.
Espacement chevron bac acier : commencer par identifier le bon support

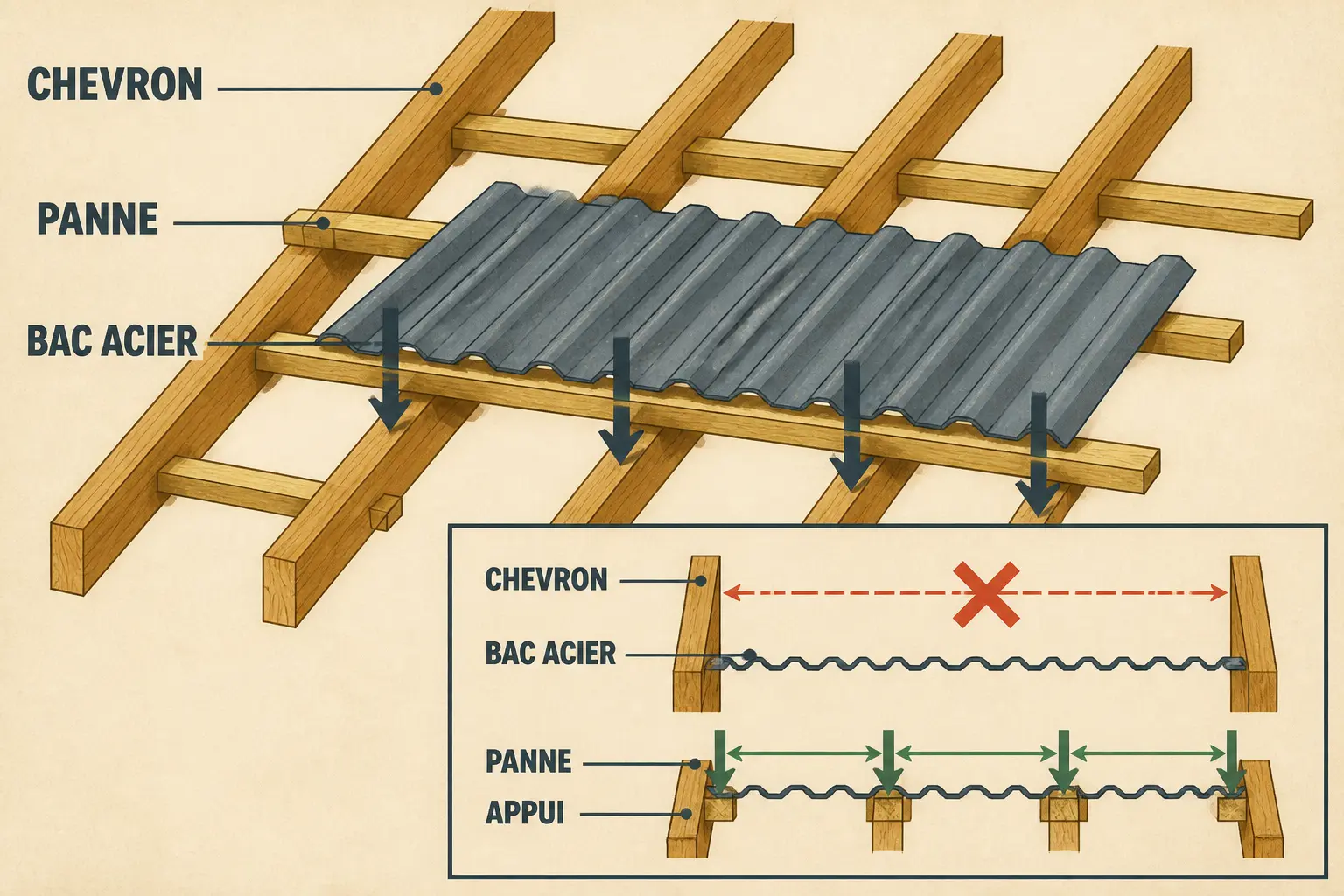

Comprendre qui porte quoi
Un chevron bois reprend les charges de la toiture dans la charpente. Une panne bois ou une panne métallique, elle, sert de support direct au bac acier. La tôle nervurée franchit ensuite la distance entre deux appuis. On mélange souvent ces rôles, et les erreurs arrivent vite.
Sous une toiture bac acier, la tôle ne « voit » pas les chevrons lorsqu’elle repose sur des pannes intermédiaires. Dans une charpente simple, les chevrons peuvent porter les pannes, puis les pannes portent la couverture. Avec une charpente métallique composée de profilés C, Z ou Sigma, la logique reste identique : il faut distinguer le support principal de l’appui réel du bac.
Le bon réflexe consiste à mesurer la distance entre supports perpendiculairement aux nervures de la tôle. C’est dans ce sens que le bac acier fléchit. Si vous mesurez dans la mauvaise direction, vous obtenez un chiffre précis sur le papier, mais faux sur le toit. Ce type d’erreur peut coûter une tôle, puis deux.
Mesurer dans le bon sens dès le départ
Sur un bac acier, les nervures apportent la rigidité. La tôle nervurée travaille donc entre deux lignes d’appui, dans le sens de sa portée. L’entraxe des pannes se mesure perpendiculairement aux nervures, et non en fonction de l’implantation des chevrons lorsque ceux-ci ne soutiennent pas directement le bac.
Le mot « chevron » revient souvent sur les chantiers de rénovation, car beaucoup de toitures anciennes sont constituées de couches successives. Mais si vous posez le bac sur des pannes rapportées, ce sont ces pannes qu’il faut dimensionner en premier. Le chevron bois participe à la structure globale, mais ne constitue pas le seul repère de pose du bac.
Vous vous demandez peut-être si l’on peut raisonner à l’œil. Pour une remise ou un petit abri, le bon sens peut parfois suffire. Dès qu’il s’agit d’une habitation, d’une zone exposée au vent, d’un secteur enneigé ou d’une grande portée, mieux vaut sortir de l’approximation. Il faut alors des cotes précises, un plan clair et la notice du fabricant sous les yeux.
Choisir l’entraxe des pannes à partir de la fiche technique du bac acier
La bonne distance entre les appuis se lit d’abord dans la fiche technique du bac retenu, puis dans son tableau de portée. Elle ne se déduit ni d’un avis de forum ni d’une fiche produit résumée.
Lire la fiche fabricant avant le reste
Le fabricant indique la portée admissible selon l’épaisseur de tôle, la hauteur de nervure, le profilé de couverture et le nombre d’appuis. C’est le point de départ. Un bac acier de 0,63 mm ne se comporte pas comme un bac acier de 0,75 mm, même si les deux paraissent solides au premier regard.
La fiche précise également les charges prises en compte. Elle peut distinguer les charges permanentes et les charges d’exploitation, ou présenter différents cas liés au vent et à la neige. C’est à ce stade que se joue le véritable dimensionnement. Sans ces données, parler d’espacement des pannes revient à deviner.
Sur chantier, j’utilise parfois un repère de 1,50 m à 2,00 m entre pannes. Je le précise toutefois : ce n’est jamais une règle universelle. Il s’agit d’un ordre de grandeur utile pour préparer un devis ou un calepinage, mais pas pour valider une toiture.
Construire son tableau de décision
Le plus simple consiste à reprendre la référence exacte du bac acier et à compléter un petit tableau. Vous n’avez pas nécessairement à réaliser vous-même une note de calcul, mais vous devez savoir quelles informations rechercher. Sans cela, impossible de vérifier si la solution tient réellement la route.
| Référence du bac | Épaisseur de tôle | Hauteur de nervure | Nombre d’appuis | Portée admissible | Charge prise en compte |
|---|---|---|---|---|---|
| À relever sur la notice | À relever sur la notice | À relever sur la notice | À relever sur la notice | À relever sur la notice | Neige, vent, poids propre ou cas indiqué |
Ce tableau n’invente aucune donnée. Il vous oblige à poser les bonnes questions avant la commande et à vérifier la compatibilité entre la section de panne et la tôle choisie. Vous évitez ainsi le piège classique : acheter d’abord et réfléchir ensuite.
Si la charpente repose sur une panne métallique, la logique ne change pas, même si les appuis sont souvent plus précis à fabriquer. En charpente bois, la section et la portée des pannes doivent également rester cohérentes avec l’ensemble de l’ouvrage. Le support de couverture n’est pas une pièce isolée : tout se tient.
Réduire les distances quand la toiture prend du vent, de la neige ou de la charge
Dès que la toiture est exposée, l’espacement théorique doit être resserré. Une tôle trop libre risque de vibrer, de fléchir et de solliciter excessivement ses fixations.
Les paramètres qui font bouger le calcul
La pente de toiture agit sur l’écoulement de l’eau, mais aussi sur les sollicitations dues au vent et sur la répartition des charges. Une faible pente demande davantage de vigilance concernant les recouvrements et l’étanchéité. Une pente plus forte ne dispense pas pour autant d’un contrôle sérieux des fixations.
La zone climatique, l’altitude, la charge de neige et la charge de vent modifient les données de départ. En montagne ou dans un secteur très exposé, on ne retient pas le même entraxe que pour un garage abrité. La longueur du rampant compte également, puisqu’elle influe sur la masse totale et le comportement de la couverture.
La forme du toit entre aussi en ligne de compte. Les zones de rive, l’égout, le faîtage et les angles subissent des efforts plus importants. Une grande ouverture exposée, une façade dégagée ou un bâtiment situé en bout de parcelle peuvent accentuer les risques d’arrachement au vent.
[Astuce chantier] Relevez vos cotes d’axe en axe, tracez les lignes de panne au cordeau, puis contrôlez l’équerrage avant de percer la première tôle. Cinq minutes de vérification vous évitent souvent une journée de reprise. Je l’ai négligée une fois : j’ai dû reposer deux plaques.
Une méthode de contrôle en cinq étapes
Commencez par identifier la référence exacte du bac et sa notice de pose. Sans cette base, aucune décision n’est vraiment fiable. Récupérez ensuite les données de portée, le nombre d’appuis autorisé et les charges climatiques du site.
Troisième étape : vérifiez la section de chevron ou celle de la panne si vous partez d’une structure existante. Quatrième étape : examinez les zones sensibles, notamment les bords de toiture et les points singuliers. Enfin, comparez l’ensemble avec votre plan de pose avant même d’ouvrir les paquets de tôles.
Cette démarche ne remplace pas une note de calcul, et je préfère le dire clairement. Elle constitue un filtre de chantier : si un point ne correspond pas, vous arrêtez la pose, vous vérifiez à nouveau ou vous demandez un avis technique. Vous gagnerez du temps au final.
Renforcer les zones exposées
Les rives prennent davantage le vent, tout comme les angles. Le faîtage concentre les raccords et les recouvrements ; les erreurs s’y traduisent rapidement par des infiltrations ou des vibrations. Sur ces secteurs, le fabricant peut imposer des fixations supplémentaires ou des renforts spécifiques.
Le DTU 40.35 fournit un cadre lorsque l’ouvrage entre dans son domaine d’application. Les Eurocodes relatifs à la neige et au vent permettent, eux, d’évaluer les charges de façon objective. Ces règles ne sont pas là pour compliquer le chantier : elles évitent qu’une toiture se mette à bouger dès la première tempête.
Si votre bâtiment est très exposé, le choix le plus prudent consiste à rapprocher les appuis plutôt qu’à pousser la tôle jusqu’à ses limites. Un entraxe légèrement plus court coûte souvent moins cher qu’une reprise ultérieure. Et une reprise coûte toujours plus cher que prévu.
Poser le bac acier sans créer de point faible dans la toiture
Une bonne pose commence par des appuis droits, une tôle correctement orientée et des fixations adaptées au profil. Sans ces précautions, même le meilleur calcul perd une grande partie de son intérêt.
Préparer les appuis et aligner les pannes
Avant la pose, les pannes doivent se trouver dans un même plan. Une tôle qui repose sur un support vrillé crée des points durs, puis des creux et, à terme, des problèmes d’étanchéité de toiture. Le défaut se remarque parfois à peine au départ, mais il évolue avec le temps.
Le sens de pose suit généralement la pente et les recouvrements prévus par la notice. Les recouvrements longitudinaux et transversaux ne s’improvisent pas. On voit encore des vis posées « à peu près », avant de constater des reprises d’eau au premier hiver.
La fixation du bac acier se réalise avec des vis autoperceuses ou des cavaliers de fixation adaptés au profil. Le cavalier est une pièce intermédiaire qui répartit l’effort sur la nervure. Selon les cas, son absence peut écraser la tôle ou la laisser vibrer.
Éviter les défauts qui se voient plus tard
Un mauvais entraxe entraîne des problèmes très concrets. La tôle vibre, les vis travaillent, la déformation apparaît, puis l’infiltration peut suivre. Dans une zone exposée, l’arrachement au vent devient également un véritable sujet, surtout sur les bords.
Il faut aussi distinguer les différentes familles de produits. En bac acier simple peau, la tôle assure seule la couverture et la gestion de la condensation dépend de la composition retenue. En modèle anti-condensation, une face feutrée limite les gouttes, mais elle ne remplace ni la ventilation sous toiture ni le respect du bon entraxe. Un panneau sandwich, quant à lui, intègre déjà un isolant et fonctionne autrement.
Cas d’une rénovation sur charpente existante
Sur une charpente ancienne, je conseille de vérifier la rectitude, l’humidité du bois et la présence d’anciennes déformations. Un chevron bois fatigué ou une panne qui a pris du jeu fausse tout le calepinage. Vous pouvez avoir un bac parfait et une toiture bancale.
Il faut également contrôler la compatibilité entre l’existant et les nouvelles charges. Un bac acier est léger, certes, mais la couverture ne se résume pas à son poids propre. Les charges de vent, les reprises de neige et les accessoires comptent aussi.
Le bricolage peut rester envisageable sur certains petits ouvrages. Dès qu’une structure douteuse entre en jeu, mieux vaut toutefois passer la main. Une toiture n’est pas un meuble : si vous modifiez un élément porteur, l’avis d’un professionnel compétent devient nécessaire.
La fixation du bac acier doit aussi préserver l’évacuation des eaux en rive et près des gouttières. Lorsque des raccords métalliques sont nécessaires, souder du zinc demande un matériel adapté et des précautions précises.
Faire le bon choix avant de percer
Le bon entraxe est celui que vous pouvez justifier avant la pose, pas celui que vous essayez de rattraper après l’apparition d’un premier défaut.
La liste de contrôle qui évite les erreurs
Gardez sous la main la référence exacte du bac acier, le tableau de portée du fabricant, les charges climatiques, l’entraxe des pannes et la section des chevrons. Ajoutez-y un plan de fixation clair. Sans ces éléments, vous naviguez à vue.
Hiérarchisez vos sources dans cet ordre : la notice de pose et la documentation du fabricant, le DTU 40.35 si votre ouvrage entre dans son champ, les Eurocodes pour la neige et le vent, puis le bureau d’études ou le charpentier compétent. Cette méthode vous évite de suivre un conseil trouvé au hasard, surtout lorsqu’il contredit la notice.
Si vous hésitez entre deux solutions, retenez la plus prudente. Réduire un entraxe de quelques centimètres coûte rarement très cher à l’échelle d’un chantier. Reprendre une couverture, en revanche, peut rapidement faire grimper la facture.
Quand s’arrêter et demander un professionnel
Dès que la toiture est destinée à une habitation, que la portée devient importante, que la charpente existante semble douteuse ou que l’exposition au vent est forte, faites valider le projet par un professionnel. La même prudence s’impose en zone fortement enneigée ou dès que vous touchez à un élément porteur. À ce stade, il ne s’agit plus d’un simple réglage.
Un artisan charpentier ou un bureau d’études peut confirmer la résistance à la flexion, la flèche admissible et la cohérence globale de la structure. Ce sont des points qu’un simple mètre ruban ne permet pas de déterminer. Et il est toujours rassurant d’avoir un avis solide avant de fermer la toiture.
Le bon réflexe tient finalement en une phrase : on dimensionne d’abord, on perce ensuite. Si vous retenez cela, vous éviterez une grande partie des galères que je rencontre sur les chantiers amateurs. Vous poserez ainsi un bac acier durable, sans mauvaise surprise au premier coup de vent.
